На складе: 27 шт. Код товара: nki-1.25-5n EKF Наконечник кольцевой изол. НКИ 1.25-5 красный (уп.50шт, цена за уп) nki-1.25-5n3 ₽
-
На складе: 306 шт. Код товара: nhvi-0.75-12 EKF Наконечник штыревой втулочный изол. НШвИ 0,75-12 серый (уп.50шт, цена за уп) nhvi-0.75-122 ₽
-
На складе: 160 шт. Код товара: nhvi-0.75-8 EKF Наконечник штыревой втулочный изол. НШвИ 0,75-8 серый (уп.50шт, цена за уп) nhvi-0.75-81 ₽
-
На складе: 238 шт. Код товара: nhvi-1.0-12 EKF Наконечник штыревой втулочный изол. НШвИ 1,0-12 красный (уп.50шт, цена за уп) nhvi-1.0-122 ₽
-
На складе: 152 шт. Код товара: nhvi-1.5-12 EKF Наконечник штыревой втулочный изол. НШвИ 1,5-12 черный nhvi-1.5-122 ₽
-
Скоро закончится
На складе: 1 шт. Код товара: nhvi-10.0-18 EKF Наконечник штыревой втулочный изол. НШвИ 10,0-18 (уп.50шт, цена за уп) красный nhvi-10.0-185 ₽
-
На складе: 97 шт. Код товара: nhvi-2.5-18 EKF Наконечник штыревой втулочный изол. НШвИ 2,5-18 синий (уп.50шт, цена за уп) nhvi-2.5-182 ₽
-
На складе: 30 шт. Код товара: nhvi-6.0-24 EKF Наконечник штыревой втулочный изол. НШвИ 6,0-24 (уп.50шт, цена за уп) желтый nhvi-6.0-244 ₽
-
На складе: 376 шт. Код товара: nhvi2-2.5-10 EKF Наконечник штыревой втулочный изол. НШвИ(2) 2,5-10 (уп 50шт, цена за 1уп) синий nhvi2-2.5-102 ₽
-
На складе: 226 шт. Код товара: nhvi2-6.0-14 EKF Наконечник штыревой втулочный изол. НШвИ(2) 6,0-14 желтый (уп.50шт, цена за уп) nhvi2-6.0-144 ₽
-
На складе: 400 шт. Код товара: 08-0313 REXANT наконечник клемма изол. штекер 6,3мм РПи-п 1,5-(6,3)0,5-1,5мм2,красный (100шт,цена/шт)08-03134 ₽
-
На складе: 159 шт. Код товара: 08-0911 REXANT наконечник клемма неизол. штекер 6,3мм РП-п 1,5-(6,3)0,75-1,5мм2 L=25,5(100шт,цена/шт)08-0911
10 ₽
-
На складе: 190 шт. Код товара: 08-0913 REXANT наконечник клемма неизол. штекер 6,3мм РП-п 1,5-(6,3)0,75-1,5мм2,L=20мм
7 ₽
-
На складе: 282 шт. Код товара: 08-0074 REXANT наконечник кольцевой (НК D6.2мм) 0.5-0.8мм, (DJ431-6A) (100!) 08-0074
4 ₽
-
На складе: 12 шт. Код товара: 08-0076 REXANT наконечник кольцевой (НК o4.3мм) 0.5-0.8мм, (DJ431-4A) (100!) 08-0076
4 ₽
-

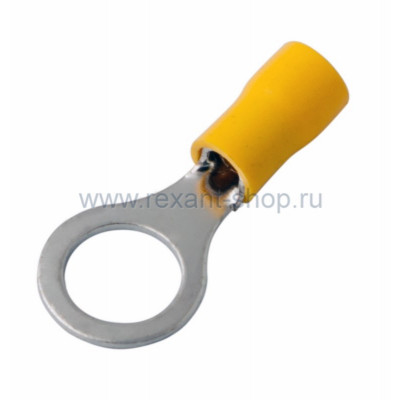

На складе: 102 шт. Код товара: 08-0055 REXANT наконечник кольцевой изол. НКИ o10.5мм 4-6мм, (VR5.5-10) v 08-0055
8 ₽
-
На складе: 30 шт. Код товара: 08-1735 REXANT наконечник штифтовой плоский НШП 35–20, медный луженый (уп.10шт, цена за шт) 08-1735
139 ₽
-
На складе: 1711 шт. Код товара: 08-0815 REXANT наконечник штыревой втулочный изол. (НШВИ F-8мм) 2.5, син. цена за шт (100!), 08-0815
4 ₽
-
На складе: 90 шт. Код товара: 08-2802 REXANT наконечник штыревой втулочный изол. НШВИ(2) F-8мм 2х0,75мм (TE-7508) синий (цена за шт) (100)
2 ₽
-
-
-
На складе: 43 шт. Код товара: 08-0718 Гильза термоусаживаемая ГСИ-т 37мм 0.5-1мм² красная Rexant16 ₽
-
-
На складе: 337 шт. Код товара: 08-0919 Клемма плоская гнездо 3.6 мм 1-1.5 мм² (РП-м 1.5-(2.8)) REXANT3 ₽
-
На складе: 215 шт. Код товара: 08-0920 Клемма плоская гнездо 5,6 мм 1-1.5 мм² (РП-м 1.5-(4.8)) REXANT4 ₽
Наконечники кабельные НШвИ и НШвН
Основное назначение:
Это изолированные наконечники втулочного типа, предназначенные для оконцевания медных многопроволочных (гибких) жил проводов и кабелей с последующим соединением под винт в электротехнических устройствах (автоматические выключатели, УЗО, клеммные колодки, распределительные щиты, пульты управления и т.д.).
Ключевые особенности и отличия:
- НШвИ — наконечник штыревой втулочный изолированный. Имеет один штыревой контактный выступ (пин). Применяется для подключения одной жилы к одной точке (одной клемме).
- НШвИ (2) — двухштыревой вариант. Имеет два параллельных штыревых выступа. Применяется для подключения двух жил к одной точке (одной клемме), что экономит место и повышает надежность соединения по сравнению с установкой двух отдельных наконечников.
- НШвН — наконечник штыревой втулочный неизолированный. Конструктивно аналогичен НШвИ, но не имеет цветной полимерной изоляции на гильзовой части. Требует дополнительной изоляции после монтажа или устанавливается в местах, где исключено случайное прикосновение.
Преимущества использования:
- Надёжность соединения: Обеспечивают прочный, долговечный контакт с полным использованием сечения жилы. Исключают распушение и обламывание тонких проволок гибкого проводника.
- Защита от окисления: Медная лужёная поверхность предотвращает окисление контакта.
- Электробезопасность: Изолированная гильзовая часть (у НШвИ) защищает от случайного прикосновения и короткого замыкания.
- Удобство монтажа: Штыревой вывод точно входит в клемму, упрощая установку и затяжку винта.
- Аккуратность и профессионализм: Придают монтажу законченный, качественный вид. Обязательны для проверяющих органов при сдаче электрощитов в эксплуатацию.
Область применения:
- Сборка и монтаж распределительных щитов (ГРЩ, ВРУ, ЩР, ЩА).
- Подключение оборудования в промышленных щитах управления.
- Монтаж силовых и осветительных сетей с использованием гибкого кабеля (например, КГ, ПВС, ШВВП).
- Подключение мощного оборудования через клеммные колодки.
Как выбрать и использовать:
- Подбор по сечению: Критически важно выбрать наконечник, строго соответствующий сечению подключаемой жилы (например, НШвИ 1-4/6 для жилы сечением 4 кв. мм под винт М4 или М5). Несоответствие приводит к ненадёжному контакту.
- Инструмент для обжима: Для монтажа обязательно требуется специальный обжимной инструмент — пресс-клещи (ручные или гидравлические) с соответствующими матрицами. Обжим пассатижами или молотком недопустим и приводит к дефектам.
- Проверка: После обжима необходимо проверить прочность соединения (попытка выдергивания жилы) и визуально убедиться в качестве обжатия.
В нашем магазине "ЭлектроШоп" в Екатеринбурге представлен полный ассортимент наконечников НШвИ и НШвН от проверенных производителей (КВТ, ЗЭИ, ДКС) в сечениях от 0.5 до 240 кв. мм. Также у нас есть весь необходимый профессиональный инструмент для их правильного монтажа. Поможем подобрать нужный типоразмер и комплект.
