Наконечники кабельные НШвИ и НШвН для надежного соединения проводов

Основное назначение:
Это изолированные наконечники втулочного типа, предназначенные для оконцевания медных многопроволочных (гибких) жил проводов и кабелей с последующим соединением под винт в электротехнических устройствах (автоматические выключатели, УЗО, клеммные колодки, распределительные щиты, пульты управления и т.д.).

Ключевые особенности и отличия:

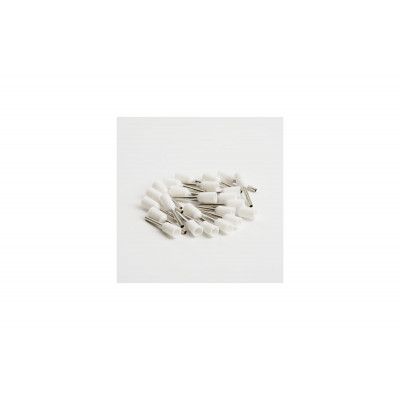

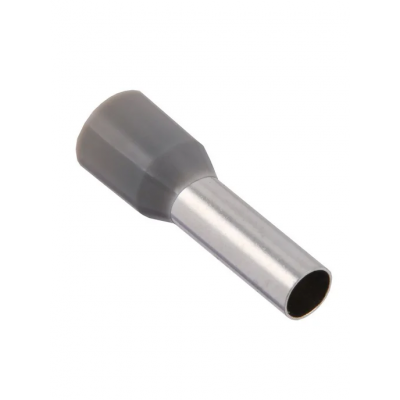

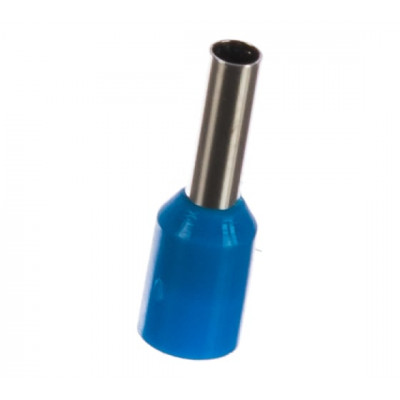

• НШвИ — наконечник штыревой втулочный изолированный. Имеет один штыревой контактный выступ (пин). Применяется для подключения одной жилы к одной точке (одной клемме).

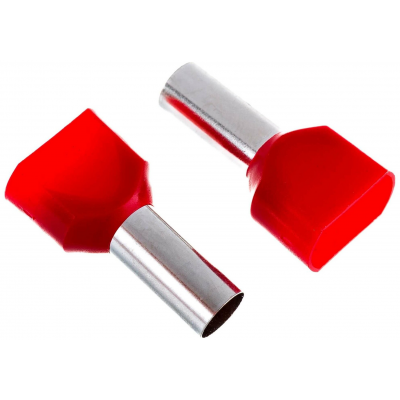

• НШвИ (2) — двухштыревой вариант. Имеет два параллельных штыревых выступа. Применяется для подключения двух жил к одной точке (одной клемме), что экономит место и повышает надежность соединения по сравнению с установкой двух отдельных наконечников.


• НШвН — наконечник штыревой втулочный неизолированный. Конструктивно аналогичен НШвИ, но не имеет цветной полимерной изоляции на гильзовой части. Требует дополнительной изоляции после монтажа или устанавливается в местах, где исключено случайное прикосновение.

Преимущества использования:

1. Надёжность соединения: Обеспечивают прочный, долговечный контакт с полным использованием сечения жилы. Исключают распушение и обламывание тонких проволок гибкого проводника.


2. Защита от окисления: Медная лужёная поверхность предотвращает окисление контакта.


3. Электробезопасность: Изолированная гильзовая часть (у НШвИ) защищает от случайного прикосновения и короткого замыкания.


4. Удобство монтажа: Штыревой вывод точно входит в клемму, упрощая установку и затяжку винта.


5. Аккуратность и профессионализм: Придают монтажу законченный, качественный вид. Обязательны для проверяющих органов при сдаче электрощитов в эксплуатацию.

Область применения:

• Сборка и монтаж распределительных щитов (ГРЩ, ВРУ, ЩР, ЩА).


• Подключение оборудования в промышленных щитах управления.


• Монтаж силовых и осветительных сетей с использованием гибкого кабеля (например, КГ, ПВС, ШВВП).


• Подключение мощного оборудования через клеммные колодки.

Как выбрать и использовать:

1. Подбор по сечению: Критически важно выбрать наконечник, строго соответствующий сечению подключаемой жилы (например, НШвИ 1-4/6 для жилы сечением 4 кв. мм под винт М4 или М5). Несоответствие приводит к ненадёжному контакту.


2. Инструмент для обжима: Для монтажа обязательно требуется специальный обжимной инструмент — пресс-клещи (ручные или гидравлические) с соответствующими матрицами. Обжим пассатижами или молотком недопустим и приводит к дефектам.


3. Проверка: После обжима необходимо проверить прочность соединения (попытка выдергивания жилы) и визуально убедиться в качестве обжатия.

В нашем магазине "ЭлектроШоп" в Екатеринбурге представлен полный ассортимент наконечников НШвИ и НШвН от проверенных производителей (КВТ, ЗЭИ, ДКС) в сечениях от 0.5 до 240 кв. мм. Также у нас есть весь необходимый профессиональный инструмент для их правильного монтажа. Поможем подобрать нужный типоразмер и комплект.
