На складе: 73 шт.
Код товара: UTE10-4-D2-3-100 Наконечник НШВИ(2) 1,0-10 желтый (20шт/упак) IEK
80 ₽
-
На складе: 9 шт.
Код товара: UTE10-4-D2-2-100 Наконечник НШВИ(2) 1,0-8 светло-зеленый (20шт/упак) IEK
97 ₽
-
На складе: 25 шт.
Код товара: SQ0521-0007 Наконечник НШвИ(2) 1,5-12 изолир.штыревой втулочный TDM
2 ₽
-
На складе: 647 шт.
Код товара: 79467 Наконечник НШвИ(2) 1,5-12 изолир.штыревой втулочный черный КВТ 79467
2 ₽
-
На складе: 210 шт.
Код товара: 79466 Наконечник НШвИ(2) 1,5-8 изолир.штыревой втулочный черный (двойной)
2 ₽
-
-
На складе: 326 шт.
Код товара: 79468 Наконечник НШвИ(2) 2,5-10 изолир.штыревой втулочный синий КВТ 79468
3 ₽
-
На складе: 9 шт.
Код товара: SQ0521-0008 Наконечник НШвИ(2) 2,5-10 изолир.штыревой втулочный сиреневый (двойной) (100 шт) TDM
2 ₽
-
На складе: 25376 шт.
Код товара: UTE10-D3-3-100 Наконечник НШВИ(2) 2,5-12 синий (100шт/упак) IEK
4 ₽
-
На складе: 208 шт.
Код товара: 79469 Наконечник НШвИ(2) 2,5-13 изолир.штыревой втулочный синий КВТ 79469
3 ₽
-
На складе: 17 шт.
Код товара: SQ0521-0010 Наконечник НШвИ(2) 4,0-12 изолир.штыревой втулочный серый (двойной) (100 шт) TDM
3 ₽
-
На складе: 137 шт.
Код товара: 79470 Наконечник НШвИ(2) 4-12 изолир.штыревой втулочный серый КВТ 79470
3 ₽
-
На складе: 12 шт.

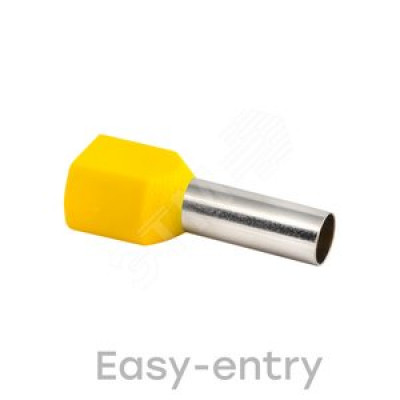

Код товара: SQ0521-0011 Наконечник НШвИ(2) 6,0-14 изолир.штыревой втулочный черный (двойной) (100 шт) TDM
4 ₽
-
-
На складе: 602 шт.
Код товара: SQ0521-0006 Наконечник НШвИ(2) 61,5-8 изолир.штыревой втулочный коричневый (двойной) (100 шт) TDM
2 ₽
-
На складе: 8 шт.
Код товара: UGN31-008-D05-100-G Наконечник НШВИ2 0.5-8 с изолированным фланцем IEK, упак, 100шт GENERICA
1 ₽
-
На складе: 92 шт.
Код товара: UGN31-008-001-100-G Наконечник НШВИ2 1.0-8 из/фл (уп.100шт) GENERICA UGN31-008-001-100-G
1 ₽
-
На складе: 859 шт.
Код товара: UGN31-014-010-100-G Наконечник НШВИ2 10-14 с изолированным фланцем IEK, упак, 100шт GENERICA
6 ₽
-
-
Наконечники кабельные НШвИ и НШвН
Основное назначение:
Это изолированные наконечники втулочного типа, предназначенные для оконцевания медных многопроволочных (гибких) жил проводов и кабелей с последующим соединением под винт в электротехнических устройствах (автоматические выключатели, УЗО, клеммные колодки, распределительные щиты, пульты управления и т.д.).
Ключевые особенности и отличия:
- НШвИ — наконечник штыревой втулочный изолированный. Имеет один штыревой контактный выступ (пин). Применяется для подключения одной жилы к одной точке (одной клемме).
- НШвИ (2) — двухштыревой вариант. Имеет два параллельных штыревых выступа. Применяется для подключения двух жил к одной точке (одной клемме), что экономит место и повышает надежность соединения по сравнению с установкой двух отдельных наконечников.
- НШвН — наконечник штыревой втулочный неизолированный. Конструктивно аналогичен НШвИ, но не имеет цветной полимерной изоляции на гильзовой части. Требует дополнительной изоляции после монтажа или устанавливается в местах, где исключено случайное прикосновение.
Преимущества использования:
- Надёжность соединения: Обеспечивают прочный, долговечный контакт с полным использованием сечения жилы. Исключают распушение и обламывание тонких проволок гибкого проводника.
- Защита от окисления: Медная лужёная поверхность предотвращает окисление контакта.
- Электробезопасность: Изолированная гильзовая часть (у НШвИ) защищает от случайного прикосновения и короткого замыкания.
- Удобство монтажа: Штыревой вывод точно входит в клемму, упрощая установку и затяжку винта.
- Аккуратность и профессионализм: Придают монтажу законченный, качественный вид. Обязательны для проверяющих органов при сдаче электрощитов в эксплуатацию.
Область применения:
- Сборка и монтаж распределительных щитов (ГРЩ, ВРУ, ЩР, ЩА).
- Подключение оборудования в промышленных щитах управления.
- Монтаж силовых и осветительных сетей с использованием гибкого кабеля (например, КГ, ПВС, ШВВП).
- Подключение мощного оборудования через клеммные колодки.
Как выбрать и использовать:
- Подбор по сечению: Критически важно выбрать наконечник, строго соответствующий сечению подключаемой жилы (например, НШвИ 1-4/6 для жилы сечением 4 кв. мм под винт М4 или М5). Несоответствие приводит к ненадёжному контакту.
- Инструмент для обжима: Для монтажа обязательно требуется специальный обжимной инструмент — пресс-клещи (ручные или гидравлические) с соответствующими матрицами. Обжим пассатижами или молотком недопустим и приводит к дефектам.
- Проверка: После обжима необходимо проверить прочность соединения (попытка выдергивания жилы) и визуально убедиться в качестве обжатия.
В нашем магазине "ЭлектроШоп" в Екатеринбурге представлен полный ассортимент наконечников НШвИ и НШвН от проверенных производителей (КВТ, ЗЭИ, ДКС) в сечениях от 0.5 до 240 кв. мм. Также у нас есть весь необходимый профессиональный инструмент для их правильного монтажа. Поможем подобрать нужный типоразмер и комплект.
