Наконечники алюминиевые для кабеля — купить в Екатеринбурге

Основное назначение:
Наконечники алюминиевые (гильзы) — это электроустановочные изделия, предназначенные для создания надёжного, долговечного и безопасного электрического соединения алюминиевых проводников. Их основная функция — оконцевание (опрессовка) многопроволочных или однопроволочных жил алюминиевых кабелей и проводов перед их подключением к клеммам автоматов, шин, зажимов аппаратуры и других электротехнических устройств.

Ключевые задачи, которые решают наконечники:

• Повышение надёжности контакта: Исключают распушение и окисление жил, обеспечивая максимальную площадь соприкосновения с клеммой.


• Упрощение монтажа: Позволяют аккуратно и удобно заводить провод в винтовой или пружинный зажим.


• Защита проводника: Предотвращают излом и повреждение тонких проволок многопроволочной жилы.


• Обеспечение электробезопасности: Снижают переходное сопротивление в точке контакта, минимизируя нагрев и риск возгорания.


• Создание перехода с алюминия на медь: При использовании медно-алюминиевых наконечников (латунных с алюминиевой юбкой) решается проблема прямого соединения разнородных металлов, предотвращая электрохимическую коррозию.

Области применения:

• Распределительные щиты (ЩР, ЩА, ВРУ): Подключение вводных и отходящих алюминиевых линий к автоматическим выключателям, УЗО, диффавтоматам, нулевым и заземляющим шинам.


• Электрощитовое оборудование: Монтаж соединений в трансформаторных подстанциях (ТП), главных распределительных щитах (ГРЩ).


• Подключение мощного оборудования: Для силовых установок, электродвигателей, станков, где используются кабели с алюминиевыми жилами большого сечения.


• Строительство и промышленный монтаж: При прокладке силовых и осветительных сетей с использованием алюминиевых кабелей (АВВГ, АПвВГ и др.).

Конструкция и материалы:

• Материал: Изготавливаются из электротехнического алюминия (АД0, АД31) или его сплавов, что обеспечивает оптимальную электропроводность и совместимость с алюминиевым проводником.


• Конструктивные элементы:

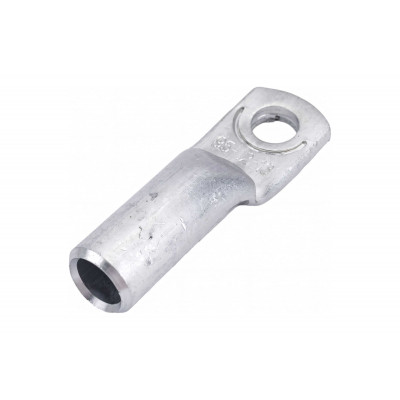

  • Контактная лопаточная часть: Имеет отверстие под винт для крепления к клемме. Может быть в форме кольца (под болт), вилки или штыря.


  • Обжимная (гильзовая) часть: Полая трубка, куда вставляется зачищенная жила кабеля. Может иметь контрольное отверстие для проверки глубины ввода жилы.


  • Упорный буртик: Препятствует излишнему вдавливанию наконечника в зажим и предотвращает пережим кабеля.



Типы и виды:

1. По форме контактной части:


   • Кольцевые (ТМЛ, ТА): Наиболее распространённый тип. Надёжное соединение под болт, исключающее самопроизвольное отсоединение.


   • Вилковые (штыревые): Для быстрого подключения/отключения в соответствующие разъёмы (например, в некоторых типах клеммников).


   • Плоские (лопаточные): Для узких клеммных соединений.


2. По типу кабеля:


   • Для многопроволочных (гибких) жил.


   • Для однопроволочных (жёстких) жил.


3. По наличию покрытия:


   • Без покрытия.
